| Merknaam: | TSTY |
| Modelnummer: | S13-MRL |
| Prijs: | $980.00 - $1,100.00/units |
* De S13-MRL-serie driedimensionale Wund Core Power Transformer is een energiebesparende transformator.Het is een distributietransformator met een driehoekige driedimensionale opstelling van ijzerkernen die zijn samengesteld door drie eenvormige gewrichtskernen van dezelfde geometrische grootte, en de driedimensionale wondkern als het magnetische circuit.
* De driedimensionale gewrichtskerntransformator hervormt op creatieve wijze de gelamineerde magnetische stroombandstructuur en de driefase-opstelling van traditionele vermogenstransformatoren en optimaliseert de prestaties van het product.Bijvoorbeeld:, het driefasige magnetische circuit is volledig symmetrisch, het energiebesparende effect is aanzienlijk, het geluid wordt sterk verminderd, warmteverlies en overbelasting Sterkere capaciteit,compacte structuur en kleine afmetingen.
S13-MRL-serie Drie-dimensionale krachttransformator met gewonden kern Kenmerken:
1.Leg verlies
2.Lag draadloos stroom
3.Lag werkgeluid
4. Sterke kortsluiting weerstand

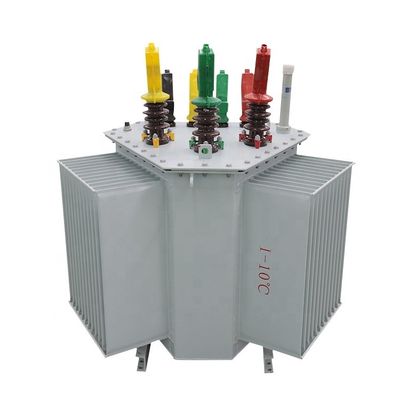

De transformator heeft de vorm van een driedimensionaal driehoekig prisma.die zijn geïntegreerd met de bovenste en onderste ijzeren isolatie en gelamineerde houten blokken, die effectief bestand is tegen de axiale en radiale mechanische spanning bij plotselinge kortsluiting.
S13-MRL-serie Driedimensionale krachttransformatoren met een gewonden kern:
IEC60076, GB/T1094, GB/T6451.
S13-MRL-serie Drie-dimensionale Wund Core Power Transformer Toepasselijke omgeving:
1Hoge omgevingstemperatuur: +40°C
2. lage omgevingstemperatuur: -25°C
3. Hoogte: <1000m. We kunnen ook aanpassen volgens uw vraag buiten dit bereik.
4Gemiddelde relatieve luchtvochtigheid per maand: 90% (25°C)
5Installatieplaats: chemische fabrieken, fabrieken, afgelegen plaatsen en ruwe omgeving.
S13-MRL-serie Driedimensionale Wund Core Power Transformer Model Implicatie:
S13-MRL-serie Technische parameter van de drie-dimensionale krachttransformator met een gewond kern:
| S13-M.RL-serie Drie-dimensionale krachttransformator met gewonden kern | ||||||||||
| Model | Nominale capaciteit (KVA) | Symbool van de verbindingsgroep | Spanningscombinatie | Verlies zonder belasting R(W) | Verlies van belasting R(W) | Stroom zonder belasting (%) | Impedantiespanning ((%) | Totaal gewicht (kg) | ||
| Hoogspanning ((KV) | Tappingbereik van hoge spanning | Laagspanning (KV) | ||||||||
| S13-M.RL | 30 | Dyn11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ±5% ±2x2,5% | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 of Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* De gegevens in de tabel kunnen indien nodig worden gewijzigd.
laagspanningsfolie-opwikkelingsgebied:
Afvalruimte:
Installatie van de spoel:
Montage:
Testing:
1.Ons bedrijf biedt u projectontwerp en procesontwerp, en ontwerpt en produceert producten volgens uw aankoopplan en specifieke behoeften en traint technisch en operationele personeel voor u.
2De nieuw gekochte producten krijgen online hulp bij installatie en debugging.. De producten zijn onder het levenslange service systeem. Als er problemen optreden bij normaal gebruik, zullen we oplossingen bieden binnen één werkdag na ontvangst van de feedback van de gebruiker.We zullen ons best doen om het product zo snel mogelijk te laten werken.En er zijn regelmatige bezoeken van professionele technici om het langdurige, veilige en betrouwbare gebruik van onze producten te verzekeren.
3.We gebruiken kwaliteitsvolle authentieke materialen, proces en productie in strikte overeenstemmingmet ISO9001:2000 internationaal kwaliteitsmanagement om de kwaliteit van de uitmuntendheid en de soepele installatie te waarborgen!
TSTY Electric Co., Ltd. werd opgericht in 2007Het bedrijf ontwikkelt en produceert voornamelijk transformatoren met olie, droge transformatoren,onderstations van het type doos en complete apparatuur voor hoge en lage spanning.
De apparatuur die in de productie en exploitatie van het project is ingezetHet bedrijf heeft het Henan Triangle Energy-saving Transformer Engineering Technology Research Center opgericht.met 71 octrooien op gebruiksmodellen en 15 octrooien op uitvindingen.
Met jarenlange ervaring in de transformatorindustrieDe Commissie is van mening dat de maatregelen die in het kader van de maatregelen in het kader van het gemeenschappelijk landbouwbeleid zijn genomen, in overeenstemming zijn met de in de mededeling van de Commissie van de Europese Gemeenschappen vastgestelde doelstellingen en dat zij in overeenstemming zijn met de doelstellingen van het gemeenschappelijk landbouwbeleid.Het bedrijf is een belangrijke aanbestedingseenheid voor grootschalige nationale projecten zoals State Grid., State Railway Administration, Zhengzhou Coal Group, Pingmei Group en South-to-North Water Diversion.
|
|
