Olie Ondergedompelde Transformator

Olie gevulde transformator S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Houten behuizing TSTY

Alle Categorieën

Olie Ondergedompelde Transformator

Hoog- en laagspanningsschakelaars

Vloeistofgekoelde energieopslagkasten

hoogste verkoop

Neem contact met ons op

Mr. Wang

info@tstyelectric.com

15803834403

Contact opnemen

Olie gevulde transformator S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Houten behuizing TSTY

Name: Olie gevulde transformator S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Houten behuizing TSTY
Brand: TSTY
SKU: S11
Price: 980.00 USD
Availability: InStock
Rating: 4.9 (196 reviews)

Merknaam:	TSTY
Modelnummer:	S11
Prijs:	$980.00/units 1-1 units

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Henan, China

Certificering:

ISO9001

Gebruik:

Kracht

Fase:

Drie.

Rolstructuur:

Toroidal

Rolaantal:

Naam van het product:

Oliegekoelde transformator

Type:

Olie-gevulde Transformator

Frequentie:

50/60Hz

Materiaal:

Koper / aluminium

Standaard:

IEC / GB

Transformatortype:

S11 Olie-onderdompelde transformator

Vectorgroep:

Dyn11/Yyn0

Garantie:

2 jaar

Pakket:

Houten behuizing

Productbeschrijving

Beschrijving van de producten

Oliegekoelde transformatoren S11 11kv/415v 3 fase 35kv/3.3kv 6.6kv transformator 35kv Power TOROIDAL Koper / aluminium Houten behuizing TSTY

* Dit model wordt geproduceerd volgens de Chinese nationale GB-normen en de internationale IEC-normen.
* Het maakt gebruik van olie als het belangrijkste isolatiemiddel van de transformator en is afhankelijk van olie als koelmiddel, zoals olie-onderdompelde natuurlijke koeling, olie-onderdompelde luchtkoeling, enz.
* Veel gebruikt in chemische fabrieken, fabrieken, afgelegen plaatsen en andere ruwe omgevingen.

Eigenschappen van met olie gekoelde transformatoren:
De door het bedrijf ontwikkelde en geproduceerde volledig gesloten olie-onderdompelde transformator van de S11-serie heeft de voordelen van een laag verlies, een laag geluidsniveau en een hoog rendement.die goede energiebesparende effecten kunnen bereiken en de verontreiniging kunnen verminderen.
De transformator is geïsoleerd van de lucht om de verslechtering van de olie en het verouderen van de isolatie te voorkomen en te vertragen, teneinde de betrouwbaarheid van de werking te verbeteren.en een normale werking behouden zonder onderhoud.
1De transformatorkern is gelatineerd met geïmporteerde koudgewalste siliciumplaten, waardoor het verlies en de stroom zonder belasting aanzienlijk worden verminderd.De kern moet de dichtheid van de kern garanderen en het geluid verminderen.
2Hoog- en laagspanningswikkelingen zijn gemaakt van zuurstofvrij koper en laagspanningswikkelingen van 500 kVA en lager hebben een dubbele cilinderstructuur.630 kVA en hoger met een dubbele of vier spiraalstructuur, de hoogspanningsopwikkeling heeft een meerlaagse cilindrische structuur.
3De transformatorverbindingsgroep gebruikt Dyn11 om de impact van harmonische signalen op het elektriciteitsnet te verminderen en de kwaliteit van de stroomvoorziening te verbeteren.
4De transformator is een volledig afgesloten constructie, die de levensduur verlengt, hangende kernen en onderhoud niet vereist.
5De gemeten geluidswaarde is lager dan de standaardwaarde.en zij kunnen in gebruik worden genomen zodra de aanvaardingstest is afgerond.
6.De terminalbox kan worden gebruikt voor olietransformatoren boven 2000kva, waardoor de installatietijd op locatie kan worden verkort, het beschermingsniveau van het product kan worden verbeterd tot IP54,en verleng de levensduur van de beschermende componenten.

Productgegevens

Standard voor met olie gekoelde transformatoren:
GB/T 1094 Krachttransformer
GB/T 15164 Loadgids voor met olie ondergedompelde krachttransformatoren
GB/T 6451 Technische parameters en voorschriften voor driefasige in olie ondergedompelde transformatoren
GB/T 2536 Transformator olie
GB/T 311.1 Coördinatie van isolatie van hoogspannings- en transformatieapparatuur
GB/T 10237 Isolatieniveau van de vermogenstransformator en luchtgap van de externe isolatie bij isolatietoets
DL/T 572 Reglement voor de werking van transformatoren

Oliegekoelde transformator Toepasselijke omgeving:
1.Hoge omgevingstemperatuur: +40°C
2.Lagte omgevingstemperatuur: -25°C
3We kunnen ook aanpassen volgens uw vraag.
4.Maandelijkse gemiddelde relatieve luchtvochtigheid: 90% (20°C)
5Installatieplaats: chemische fabrieken, fabrieken, afgelegen plaatsen en andere moeilijke omgevingen.

Productparameters

Technische parameter voor S11 serie 35kv driefasige dubbelopwindende transformer voor de regulering van de spanning zonder belasting
Nominale capaciteit (KVA)	Spanningscombinatie					Symbool van de verbindingsgroep	Verlies zonder belasting R(W)	Verlies van belasting R(W)	Stroom zonder belasting (%)	Impedantiespanning ((%)	LWH (mm)
Nominale capaciteit (KVA)		Hoogspanning ((KV)	Tappingbereik van hoge spanning	Laagspanning (KV)		Symbool van de verbindingsgroep	Verlies zonder belasting R(W)	Verlies van belasting R(W)	Stroom zonder belasting (%)	Impedantiespanning ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	±2x2,5%	3.15 3.3 6.3 6.6 10.5	Ynd11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Opmerking: De gegevens in de tabel kunnen indien nodig worden gewijzigd.

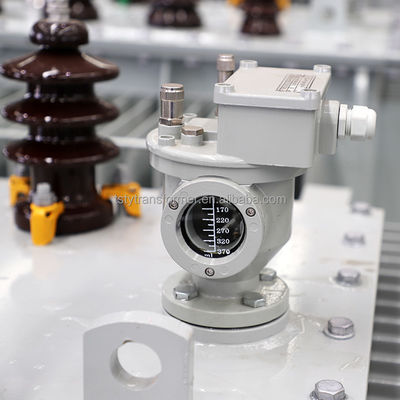

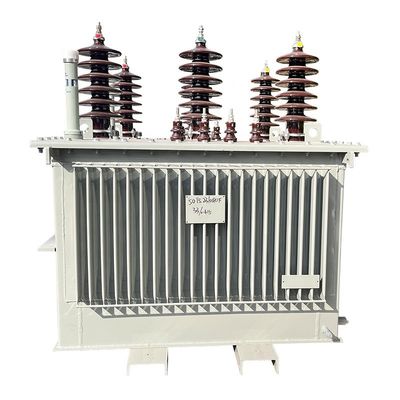

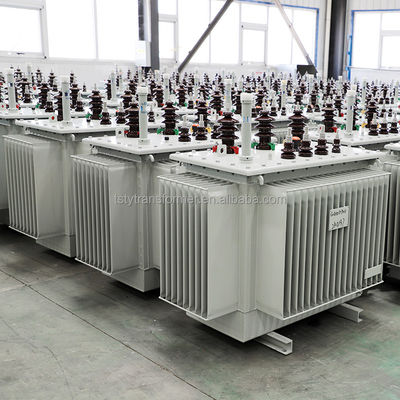

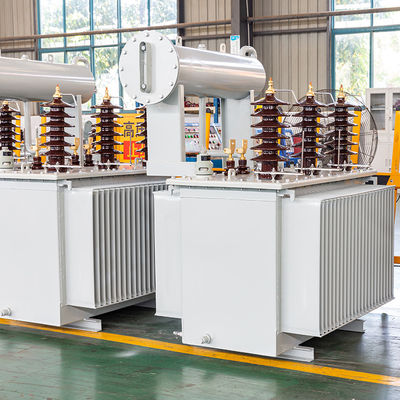

Productdisplay

Verpakking en verzending

Naverkoopservice

1Ons bedrijf levert u projectontwerp en procesontwerp, en ontwerpt en produceert producten volgens uw aankoopplan en specifieke behoeften.En het technische en operationele personeel voor u op te leiden..
2.De nieuw gekochte producten worden voorzien van online assistentie voor installatie en debugging. De producten zijn onder het levenslang service systeem.Wij zullen binnen één werkdag na ontvangst van de feedback van de gebruiker oplossingen biedenWij zullen ons uiterste best doen om het product zo snel mogelijk in werking te stellen en er zijn regelmatige bezoeken door professionele technici om het langdurige, veilige en betrouwbare gebruik van onze producten te verzekeren.
3.We gebruiken kwaliteitsvolle authentieke materialen, proces en productie in strikte overeenstemming met ISO9001: 2000 internationaal kwaliteitsmanagement om de kwaliteit van uitmuntendheid en de soepele installatie te garanderen!

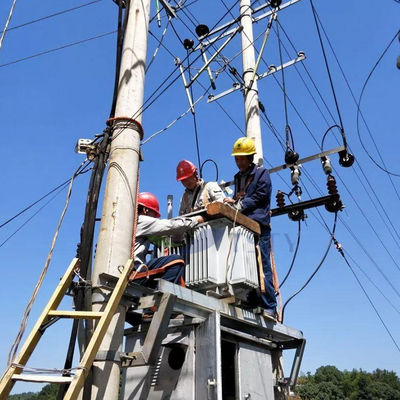

Klantenzaak

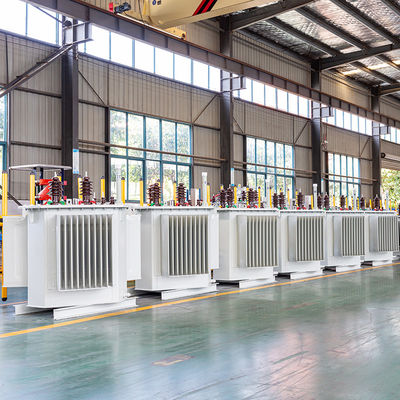

Onze fabriek

TSTY Electric Co., Ltd. werd opgericht in 2011 en is een uitstekende en betrouwbare transformatorfabrikant in China.met een vermogen van niet meer dan 50 W, onderstations en complete apparatuur voor hoge en lage spanningen.
De apparatuur die in de productie en exploitatie van het project wordt ingezet, pleit voor energiebesparing, intelligentie, informatie en
Het bedrijf heeft het Henan Triangle Energy-saving Transformer Engineering Technology Research Center opgericht, met 71 utility model patenten en 15 uitvindingspatenten.
Met jarenlange ervaring in de transformatorindustrie en sterke technologische innovatiemogelijkheden biedt het bedrijf uitgebreide oplossingen voor de Chinese energie-industrie.Het bedrijf is een belangrijke aanbestedingseenheid voor grootschalige nationale projecten zoals State Grid., State Railway Administration, Zhengzhou Coal Group, Pingmei Group en South-to-North Water Diversion.

Productieapparatuur

Certificeringen

V: Wie zijn wij? A:We zijn een grote professionele fabrikant van olie ondergedompelde transformator, droog type transformator, transformator substation,HV en LV schakelapparatuur, opgericht in 2011 jaar.Waarom zou je bij ons kopen en niet bij andere leveranciers?? A: Als onderneming die zich al 12 jaar specialiseert in transformatorproductie. ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificaten,Producten voldoen aan IEC, IEEE, ANSI, V: Hoe worden transformatoren verzonden? A: Transformatoren worden altijd per schip geleverd,trein of vrachtwagen voor overzeeDe vraag is of uw product op maat kan worden gemaakt? A: Gezien de verschillen in spanning, is het mogelijk om de spanning te bepalen.frequentie en andere specialiteit van transformatorproduct in verschillende landen en regio'sV: Biedt u garantie voor de producten? A: Ja. We bieden minimaal twee jaar garantie voor al onze transformatoren. V:Accepteert u FAT (Factory Acceptance Test)?A: Ja. Het is beschikbaar. Wij zijn verantwoordelijk voor de test van elke set transformatoren. V: Geef u een ingenieur toe voor de naverkoopservice? A: Ja.We tonen allemaal na-verkoop gids installatie adn vraag onderzoek.
