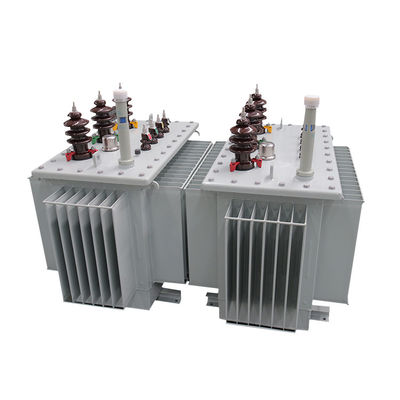

* Deze olie gevulde scheidingstransformator is vervaardigd in overeenstemming met de Chinese nationale GB-normen en de internationale IEC-normen.
* Het maakt gebruik van olie als het belangrijkste isolatiemiddel van de transformator en is afhankelijk van olie als koelmiddel, zoals oliegedompelde natuurlijke koeling, oliegedompelde luchtkoeling,waterkoeling in olie en gedwongen oliecirculatie, enz.
* De belangrijkste onderdelen: ijzeren kern, wikkeling, brandstoftank, oliekussing, ademhalingsapparaat, explosiebestendige buis (drukvrijlaat), radiator, isolatiehuls, kraanschakelaar, gasrelais, thermometer,oliezuiveringsapparaat, enz.
* Op grote schaal gebruikt in hoge gebouwen, commerciële centra, metro's, luchthavens, stations, industriële en mijnbouwbedrijven, boorplatforms en olieproductieplatforms;speciaal geschikt voor gebruik in ontvlambare stoffen, explosieve en andere ruwe omgevingen.

Eigenschappen van de met olie gevulde scheidingstransformator:
De door het bedrijf ontwikkelde en geproduceerde volledig gesloten olie-onderdompelde transformator van de S11-serie heeft de voordelen van een laag verlies, een laag geluidsniveau en een hoog rendement.die goede energiebesparende effecten kunnen bereiken en de verontreiniging kunnen verminderen.
In vergelijking met gewone transformatoren met olie ondergedompeld, elimineren volledig afgesloten transformatoren de olieconserver.De verandering van het olievolume wordt automatisch aangepast en gecompenseerd door de elasticiteit van het golfplaat van de golf olie tankDe transformator is van de lucht geïsoleerd om de verslechtering van de olie en het verouderen van de isolatie te voorkomen en te vertragen teneinde de betrouwbaarheid van de werking te verbeteren.en een normale werking behouden zonder onderhoud.

1De transformatorkern is gelatineerd met geïmporteerde koudgewalste siliciumplaten, waardoor het verlies en de stroom zonder belasting aanzienlijk worden verminderd.De kern moet de dichtheid van de kern garanderen en het geluid verminderen.
2Hoog- en laagspanningswikkelingen zijn gemaakt van zuurstofvrij koper en laagspanningswikkelingen van 500 kVA en lager hebben een dubbele cilinderstructuur.630 kVA en hoger met een dubbele of vier spiraalstructuur, de hoogspanningswinding heeft een meerlaagse cilindrische structuur.
3De transformatorverbindingsgroep gebruikt Dyn11 om de impact van harmonische signalen op het elektriciteitsnet te verminderen en de kwaliteit van de stroomvoorziening te verbeteren.
4De transformator is een volledig afgesloten constructie, die de levensduur verlengt, hangende kernen en onderhoud niet vereist.
5De gemeten geluidswaarde is lager dan de standaardwaarde.en zij kunnen in gebruik worden genomen zodra de aanvaardingstest is afgerond.

Standard voor met olie gevulde scheidingstransformatoren:
GB 1094 Krachttransformer
GB/T 15164 Loadgids voor met olie ondergedompelde krachttransformatoren
GB/T 6451 Technische parameters en voorschriften voor driefasige in olie ondergedompelde transformatoren
GB 2536 Olie voor transformatoren
GB 311.1 Isolatiecoördinatie van hoogspanningsvervoer- en transformatieapparatuur
GB 10237 Isolatieniveau van de vermogenstransformator en luchtgap van de externe isolatie bij isolatietoets
DL/T 572 Reglement voor de werking van transformatoren

Olie gevulde scheidingstransformator Toepasselijke omgeving:
1.Hoge omgevingstemperatuur: +40°C
2.Lagte omgevingstemperatuur: -25°C
3Hoogte: < 1000 m.
4.Maandelijkse gemiddelde relatieve luchtvochtigheid: 90% (20°C)
5Installatieplaats: Installeer op een plaats waar geen brand, explosiegevaar, ernstige vervuiling, chemische corrosie en sterke trillingen zijn, binnen of buiten.

Modelimplicatie van met olie gevulde scheidingstransformatoren:

Technische parameter van de met olie gevulde scheidingstransformator:

laagspanningsfolie-opwikkelingsgebied:

Afvalruimte:

Installatie van de spoel:

Montage:

Testing:

 1.Ons bedrijf biedt u projectontwerp en procesontwerp, en ontwerpt en produceert producten volgens uw aankoopplan en specifieke behoeften en traint technisch en operationele personeel voor u.

2De nieuw gekochte producten krijgen online hulp bij installatie en debugging.. De producten zijn onder het levenslange service systeem. Als er problemen optreden bij normaal gebruik, zullen we oplossingen bieden binnen één werkdag na ontvangst van de feedback van de gebruiker.We zullen ons best doen om het product zo snel mogelijk te laten werken.En er zijn regelmatige bezoeken van professionele technici om het langdurige, veilige en betrouwbare gebruik van onze producten te verzekeren.

3.We gebruiken kwaliteitsvolle authentieke materialen, proces en productie in strikte overeenstemmingmet ISO9001:2000 internationaal kwaliteitsmanagement om de kwaliteit van de uitmuntendheid en de soepele installatie te waarborgen!

TSTY Electric Co., Ltd. werd opgericht in 2007Het bedrijf ontwikkelt en produceert voornamelijk transformatoren met olie, droge transformatoren,onderstations van het type doos en complete apparatuur voor hoge en lage spanning.

De apparatuur die in de productie en exploitatie van het project is ingezetHet bedrijf heeft het Henan Triangle Energy-saving Transformer Engineering Technology Research Center opgericht.met 71 octrooien op gebruiksmodellen en 15 octrooien op uitvindingen.

Met jarenlange ervaring in de transformatorindustrieDe Commissie is van mening dat de maatregelen die in het kader van de maatregelen in het kader van het gemeenschappelijk landbouwbeleid zijn genomen, in overeenstemming zijn met de in de mededeling van de Commissie van de Europese Gemeenschappen vastgestelde doelstellingen en dat zij in overeenstemming zijn met de doelstellingen van het gemeenschappelijk landbouwbeleid.Het bedrijf is een belangrijke aanbestedingseenheid voor grootschalige nationale projecten zoals State Grid., State Railway Administration, Zhengzhou Coal Group, Pingmei Group en South-to-North Water Diversion.
