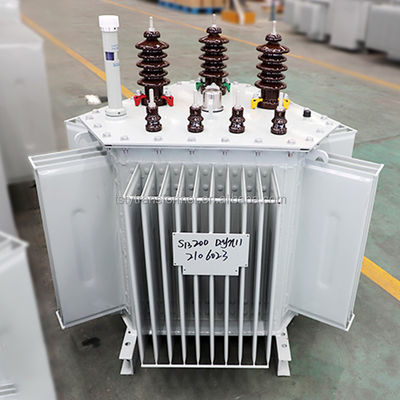

IEC / GB Standard S11 Olie ondergedompelde transformator 5000kva voor hoogspanningsdistributie

Name: IEC / GB Standard S11 Olie ondergedompelde transformator 5000kva voor hoogspanningsdistributie
Brand: TSTY
SKU: S11
Price: 960.00 USD
Availability: InStock
Rating: 4.8 (184 reviews)

Merknaam:	TSTY
Modelnummer:	S11
Prijs:	$960.00 - $1,100.00/units
Packaging Details:	Houten verpakking.

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Henan, China

Certificering:

ISO9001

Fase:

Drie.

Rolaantal:

Uitgangsspanning:

110V, 220V, 11KV, 440V, 380V, 480V

Inlaatspanning:

400 kV, 69 kV, 110 kV

Naam van het product:

transformator in drie stadia

Type:

Olie-gevulde Transformator

Frequentie:

50/60Hz

Materiaal:

Koper / aluminium

Standaard:

IEC / GB

Transformatortype:

S11 Olie-onderdompelde transformator

Vectorgroep:

Dyn11/Yyn0

Garantie:

2 jaar

Pakket:

Houten behuizing

Levering vermogen:

30 eenheden/eenheden per dag

Productbeschrijving

S11 500kva 2000kva distributie driefasige elektrische energie hoogspanningstransformer 5000kva olie ondergedompelde prijzen

* Dit model wordt geproduceerd volgens de Chinese nationale GB-normen en de internationale IEC-normen.
* Het maakt gebruik van olie als het belangrijkste isolatiemiddel van de transformator en is afhankelijk van olie als koelmiddel, zoals olie-onderdompelde natuurlijke koeling, olie-onderdompelde luchtkoeling, enz.
* Veel gebruikt in chemische fabrieken, fabrieken, afgelegen plaatsen en andere ruwe omgevingen.

Productkenmerken:

De door het bedrijf ontwikkelde en geproduceerde, volledig gesloten, in olie ondergedompelde transformator van de S11-serie heeft de voordelen van laag verlies, laag geluid en hoge efficiëntie.die goede energiebesparende effecten kunnen bereiken en de verontreiniging kunnen verminderen.
De transformator is geïsoleerd van de lucht om de verslechtering van de olie en het verouderen van de isolatie te voorkomen en te vertragen, teneinde de betrouwbaarheid van de werking te verbeteren.en een normale werking behouden zonder onderhoud.
1De transformatorkern is gelatineerd met kwaliteitsvolle koudgewalste siliciumplaten, waardoor het verlies en de stroom zonder belasting sterk worden verminderd.De kern moet de dichtheid van de kern garanderen en het geluid verminderen.
2Hoog- en laagspanningswikkelingen zijn gemaakt van zuurstofvrij koper en laagspanningswikkelingen van 500 kVA en lager hebben een dubbele cilinderstructuur.630 kVA en hoger met een dubbele of vier spiraalstructuur, de hoogspanningsopwikkeling heeft een meerlaagse cilindrische structuur.
3De transformatorverbindingsgroep gebruikt Dyn11 om de impact van harmonische signalen op het elektriciteitsnet te verminderen en de kwaliteit van de stroomvoorziening te verbeteren.
4De transformator is een volledig afgesloten constructie, die de levensduur verlengt.alle bevestigingsstukken zijn voorzien van bevestigingsmoeren om ervoor te zorgen dat de bevestigingsstukken niet los raken tijdens langdurige werking, die voldoet aan de eis om de kern niet op te hangen.
5De gemeten geluidswaarde is lager dan de standaardwaarde.en zij kunnen in gebruik worden genomen zodra de aanvaardingstest is afgerond.
6.De terminalbox kan worden gebruikt voor olietransformatoren boven 2000kva, waardoor de installatietijd op locatie kan worden verkort, het beschermingsniveau van het product kan worden verbeterd tot IP54,en verleng de levensduur van de beschermende componenten.

Productgegevens

Productstandaard:

GB/T 1094 Krachttransformer
GB/T 15164 Loadgids voor met olie ondergedompelde krachttransformatoren
GB/T 6451 Technische parameters en voorschriften voor driefasige in olie ondergedompelde transformatoren
GB/T 2536 Transformator olie
GB/T 311.1 Coördinatie van isolatie van hoogspannings- en transformatieapparatuur
GB/T 10237 Isolatieniveau van de vermogenstransformator en luchtgap van de externe isolatie bij isolatietoets
DL/T 572 Reglement voor de werking van transformatoren
IEC60076

Toepasselijke omgeving:
1.Hoge omgevingstemperatuur: +40°C
2.Lagte omgevingstemperatuur: -25°C
3We kunnen ook aanpassen volgens uw vraag.
4.Maandelijkse gemiddelde relatieve luchtvochtigheid: 90% (20°C)
5Installatieplaats: chemische fabrieken, fabrieken, afgelegen plaatsen en andere moeilijke omgevingen.

Productparameters

Technische parameter voor transformatoren voor de regulering van de spanning zonder belasting van de reeks S11 6kv - 11kv
Nominale capaciteit (KVA)	Spanningscombinatie					Symbool van de verbindingsgroep	Verlies zonder belasting R(W)	Verlies van belasting R(W)	Impedantiespanning ((%)	Stroom zonder belasting (%)	LWH (mm)
Nominale capaciteit (KVA)		Hoogspanning ((KV)	Tapping bereik van hoge spanning Ge	Laagspanning (KV)		Symbool van de verbindingsgroep	Verlies zonder belasting R(W)	Verlies van belasting R(W)	Impedantiespanning ((%)	Stroom zonder belasting (%)	LWH (mm)
30	6 6.3 10 10.5 11	±5% ±2x2,5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145
50										130	910/870		2.5	10177581205
63										150	1090/1040		2.4	10357851285
80										180	1310/1250		2.2	10658001290
100										200	1580/1500		2.1	10728201305
125										240	1890/1800		2	115511051310
160										280	2310/2200		1.9	12358501535
200										340	2730/2600		1.8	12828601557
250										400	3200/3050		1.7	13109401605
315										480	3830/3650		1.6	146511201915
400										570	4520/4300		1.5	144011651725
500										680	5410/5150		1.4	151012501845
630									810	6200	4.5	1.3	165011401920
800									980	7500			1.2	212511752315
1000									1150	10300			1.1	215013802570
1250									1360	12000			1	235514852570
1600									1640	14500			0.9	233517502630
2000									1940	18300	5	0.4	194014001700
2500									2290	21200	5		0.4	205014801800
Opmerking: De gegevens in de tabel kunnen indien nodig worden gewijzigd.

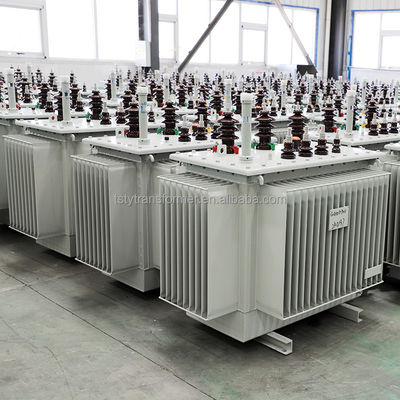

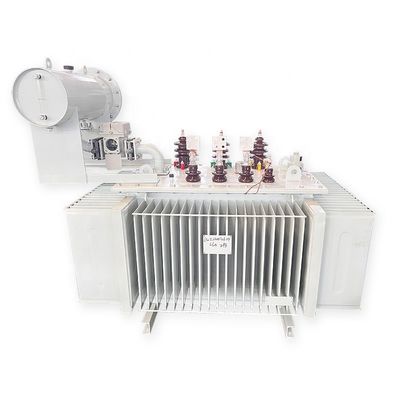

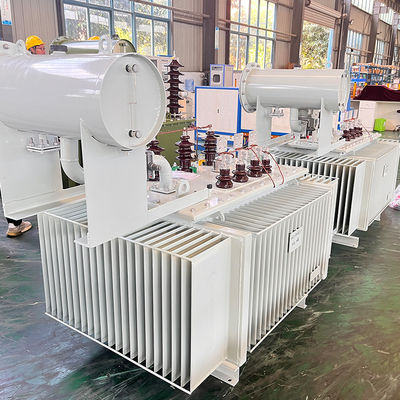

Productdisplay

Verpakking en verzending

Naverkoopservice

1Ons bedrijf levert u projectontwerp en procesontwerp, en ontwerpt en produceert producten volgens uw aankoopplan en specifieke behoeften.En het technische en operationele personeel voor u op te leiden..
2.De nieuw gekochte producten worden voorzien van online assistentie voor installatie en debugging. De producten zijn onder het levenslang service systeem.Wij zullen binnen één werkdag na ontvangst van de feedback van de gebruiker oplossingen biedenWij zullen ons uiterste best doen om het product zo snel mogelijk in werking te stellen en er zijn regelmatige bezoeken door professionele technici om het langdurige, veilige en betrouwbare gebruik van onze producten te verzekeren.
3.We gebruiken kwaliteitsvolle authentieke materialen, proces en productie in strikte overeenstemming met ISO9001: 2000 internationaal kwaliteitsmanagement om de kwaliteit van uitmuntendheid en de soepele installatie te garanderen!

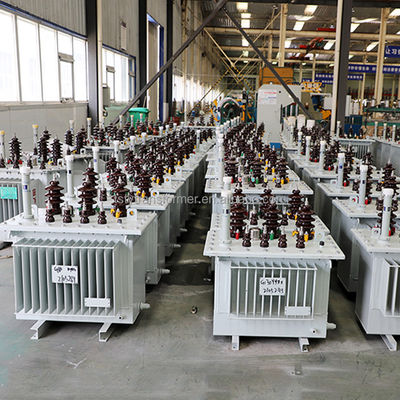

Onze fabriek

TSTY Electric Co., Ltd. werd opgericht in 2011 en is een uitstekende en betrouwbare transformatorfabrikant in China.met een vermogen van niet meer dan 50 W, onderstations en complete apparatuur voor hoge en lage spanningen.
De apparatuur die in de productie en exploitatie van het project wordt ingezet, pleit voor energiebesparing, intelligentie, informatie en
Het bedrijf heeft het Henan Triangle Energy-saving Transformer Engineering Technology Research Center opgericht, met 71 utility model patenten en 15 uitvindingspatenten.
Met jarenlange ervaring in de transformatorindustrie en sterke technologische innovatiemogelijkheden biedt het bedrijf uitgebreide oplossingen voor de Chinese energie-industrie.Het bedrijf is een belangrijke aanbestedingseenheid voor grootschalige nationale projecten zoals State Grid., State Railway Administration, Zhengzhou Coal Group, Pingmei Group en South-to-North Water Diversion.

Certificeringen

Klantbezoeken

V: Wie zijn wij?
A: We zijn een grote professionele fabrikant van olie ondergedompelde transformator, droge type transformator, transformator substation,HV en LV schakelapparatuur, opgericht in 2011 jaar.

V: Waarom zou u bij ons moeten kopen en niet bij andere leveranciers?
A: Als onderneming die zich al 12 jaar in de productie van transformatoren heeft gespecialiseerd.2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificaten,Producten voldoen aan IEC, IEEE, ANSI, , GOST standaard, we hebben hoge kwaliteit, snelle levering, garantie na-verkoop service en fabrieksprijs.

V: Hoe zijn de transformatoren verscheept?
A: Transformatoren worden altijd per schip,trein of vrachtwagen naar het buitenland geleverd,met hoofdarm in bulk en accessoires in houten behuizingen.

V: Kan uw product op maat worden gemaakt?
A: Gezien de verschillen in spanning, frequentie en andere specialiteiten van het transformatorproduct in de verschillende landen en
regio's, ons product kan worden aangepast aan uw behoeften.

V: Biedt u garantie voor de producten?
A: Ja, we bieden minimaal twee jaar garantie op al onze transformatoren.

V: Accepteert u FAT (Factory Acceptance Test)?
A: Ja, het is beschikbaar. We zijn verantwoordelijk voor het testen van elke set transformator.

V: Geef u een ingenieur toe voor de naverkoopservice?
A: Ja, voor onze producten tonen wij u alle installatie- en vraagstukken na de verkoop.
